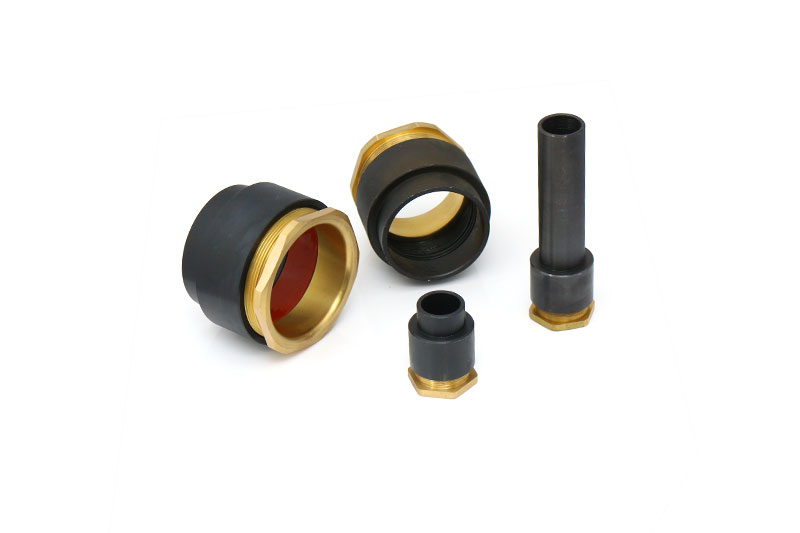

焊接式船用填料函旋轉擰緊式金屬電纜防水接頭黃銅鍍鉻索頭
分類：電纜填料函
型號：TH、TG
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述
材 料：鐵體銅姆，不銹鋼，全銅，密封件為丁青橡膠
防護等級：在規定的卡口范圍內，旋緊夾緊體，可達到IP54
常用款式：焊接式(TH)、管式(TG)
應用范圍：儀表、船舶、機械、電氣、油田等固定電纜
注：可滿足客戶的各種訂做要求
船舶機械使用在比較惡劣的環境，對電器設備上有較高的抗腐蝕要求，在橫向擺動下連接件依然能對電器件緊固和密封。填料函能夠滿足 IP54防護等級，適用于船舶、造船行業的使用標準。同時能夠滿足對電纜線徑范圍在7-57mm 的緊固和密封。
技術參數
TH-焊接式
| 規格型號 | 通徑 | 焊接外徑 | 外徑 | 配用電纜外徑 | 備注 |
| TH13 | 13 | 17 | 25 | 6-12 | |
| TH16 | 16 | 22 | 32 | 11-15 | |
| TH19 | 19 | 25 | 36 | 14-18 | |
| TH24 | 24 | 30 | 42 | 17-23 | |
| TH28 | 28 | 35 | 48 | 22-27 | |
| TH34 | 34 | 42 | 54 | 26-33 | |
| TH42 | 42 | 50 | 62 | 32-41 | |
| TH50 | 50 | 58 | 70 | 40-49 | |
| TH58 | 58 | 66 | 78 | 48-57 |
TG-鉚接式
| 規格型號 | 通徑 | 管螺紋 | 外徑 | 配用電纜外徑 | 備注 |
| TG13 | 13 | 1/2 | 25 | 6-12 | |
| TG16 | 16 | 3/4 | 32 | 11-15 | |
| TG19 | 19 | 1 | 36 | 14-18 | |
| TG24 | 24 | 1-1/4 | 42 | 17-23 | |
| TG28 | 28 | 1-1/2 | 48 | 22-27 | |
| TG34 | 34 | 1-1/2 | 54 | 26-33 | |
| TG42 | 42 | 2 | 62 | 32-41 | |
| TG50 | 50 | 2-1/2 | 70 | 40-49 | |
| TG58 | 58 | 2-1/2 | 78 | 48-57 |
